El diseño de un Sistema de Protección contra Tormentas Eléctricas (SPTE) no admite suposiciones empíricas ni promesas comerciales incompatibles con la física.
A continuación, se analizan las fallas técnicas más recurrentes que comprometen la integridad de instalaciones críticas al momento de interceptar y gestionar la energía de un rayo.

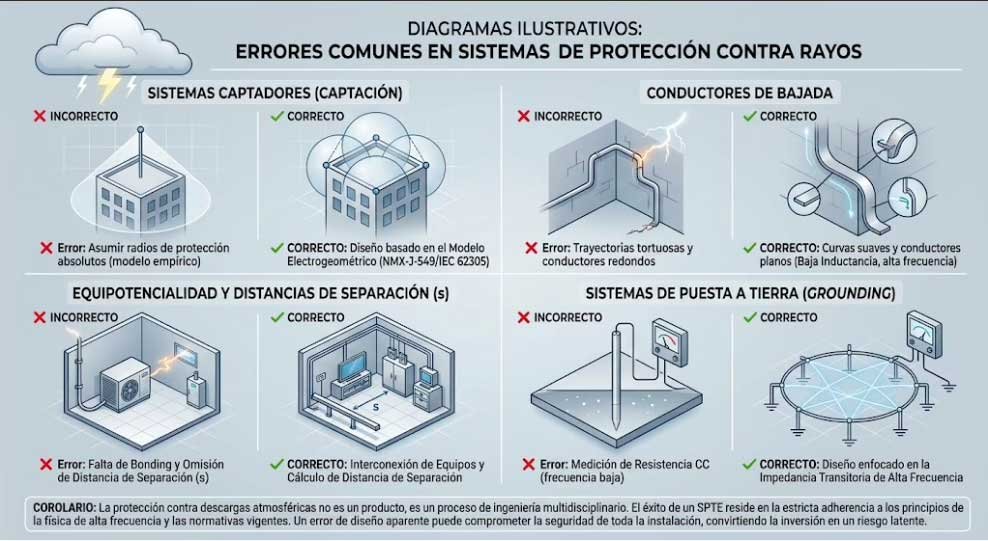

1. Dimensionamiento erróneo del sistema captador
El error fundamental en la captación radica en ignorar el comportamiento estocástico del líder escalonado del rayo.
Asumir radios de protección absolutos
Emplear volúmenes de protección ficticios en lugar de aplicar el modelo electrogeométrico —método de la esfera rodante— avalado por normativas como IEC 62305, NFPA 780 y NMX-J-549-ANCE.
Omitir la geometría de la estructura
Instalar puntas captadoras aisladas sin proteger bordes, esquinas y pretiles, los cuales concentran el gradiente de potencial eléctrico y son puntos susceptibles de impacto.
2. Errores en la red de conductores de bajada
Un rayo es un fenómeno transitorio de alta frecuencia; por lo tanto, la inductancia del conductor dictará su eficiencia, no solo su capacidad térmica.
Trayectorias tortuosas
Diseñar trayectorias con quiebres pronunciados. Un doblez con radio de curvatura pequeño o ángulo agudo incrementa la reactancia inductiva frente al alto di/dt de la descarga, provocando el desbordamiento de la corriente.
Desaprovechar la geometría del conductor
Desconocer que, ante fenómenos de alta frecuencia, los conductores planos —soleras o cintas— presentan una inductancia significativamente menor en comparación con los conductores de sección circular.
3. Ausencia de equipotencialidad y distancias seguras
El principal riesgo para los equipos electrónicos internos y la vida humana no es únicamente el impacto directo, sino también los arcos laterales.
Ignorar la distancia de separación (s)
No calcular ni respetar la separación mínima requerida entre los conductores de bajada y las instalaciones metálicas o conductos internos facilita la formación de arcos eléctricos destructivos a través de los muros.
Falta de interconexión (Bonding)
Omitir la unión física de las redes de puesta a tierra —potencia, telecomunicaciones, estructura y SPTE— hacia un plano equipotencial unificado.
4. Malinterpretar la resistencia de puesta a tierra
Evaluar la red de tierra exclusivamente bajo parámetros de corriente continua es un error crítico en protección contra rayos.
Enfoque únicamente en baja frecuencia
Medir solo la resistencia estática con un telurómetro convencional ignora que el desempeño real frente a un rayo depende del comportamiento de la impedancia transitoria de la red.
Geometrías ineficientes
Emplear configuraciones de electrodos que no favorecen la dispersión radial y veloz de la corriente en los primeros microsegundos del impacto puede generar elevaciones transitorias del potencial de tierra (GPR).
La ingeniería como defensa frente al riesgo
Un Sistema de Protección contra Tormentas Eléctricas no es un producto que se instala y se olvida; es un proceso de ingeniería multidisciplinario y dinámico.
La inversión en un SPTE debe justificarse no solo por el cumplimiento de un trámite administrativo, sino por la mitigación real y cuantificable de riesgos.
El éxito reside en la estricta adherencia a los principios de la física de alta frecuencia y a las normativas vigentes. Un error de diseño puede comprometer la seguridad de toda la instalación, convirtiendo una falsa sensación de protección en un riesgo latente.
La ingeniería basada en datos, simulaciones y conocimiento técnico especializado permite desarrollar soluciones acordes con las condiciones y riesgos particulares de cada instalación.
